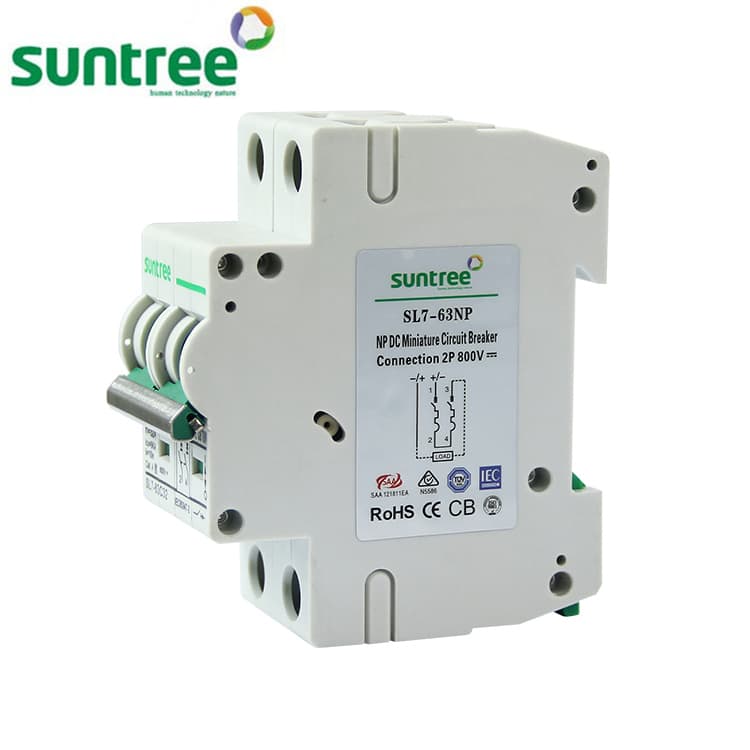

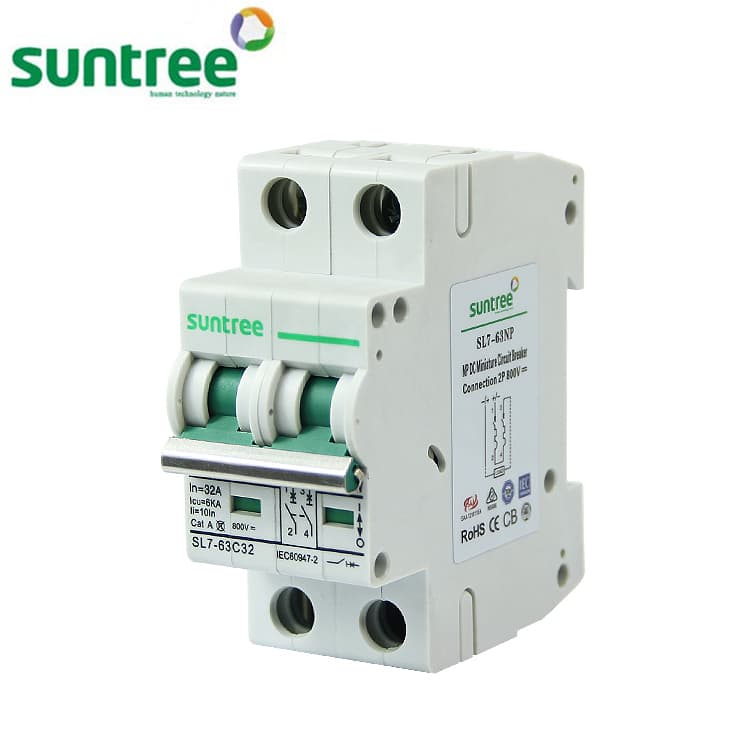

DESCRIPTION :————————————————————————————————————————————- Le SL7 est un DC disjoncteur dédié à la chaîne de multiples installations photovoltaïques.
Ce disjoncteur est conçu pour protéger les câbles situés entre chaque chaîne de modules photovoltaïques et de l’onduleur contre les surcharges et les courts-circuits (voir schéma d’application).
Combiné avec un contacteur , le SL7 sera installé dans une chaîne PV dans un boîtier de protection à la fin de chaque chaîne de modules photovoltaïques.
Il peut être verrouillé (par un périphérique padlocking) en position ARRÊT comme une mesure de sécurité.
Dés qu’un courant de défaut circule dans le sens inverse à celui du courant de fonctionnement, le SL7 peut détecter et protéger le système contre tout courant bidirectionnel.
Pour assurer la sécurité de l’installation, il est nécessaire, selon les différents types d’application, de combiner les SL7 avec à un dispositif à courant résiduel
SL7 n’est pas sensible à La polarité:(+) et (-) les fils peuvent inversé sans aucun risque.
Le SL7 est :Livrés avec trois inter-barrière de pôle de fournir un isolement accru la distance entre les deux connecteurs adjacents.
