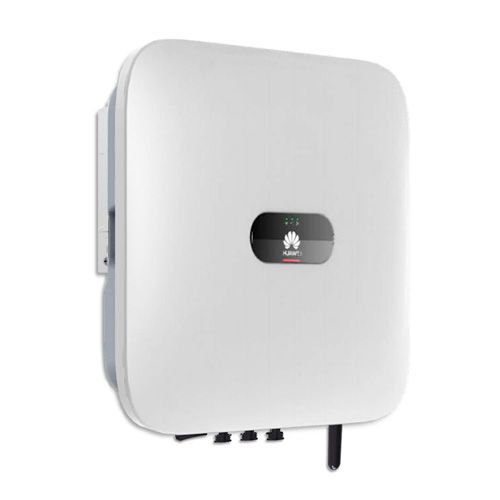

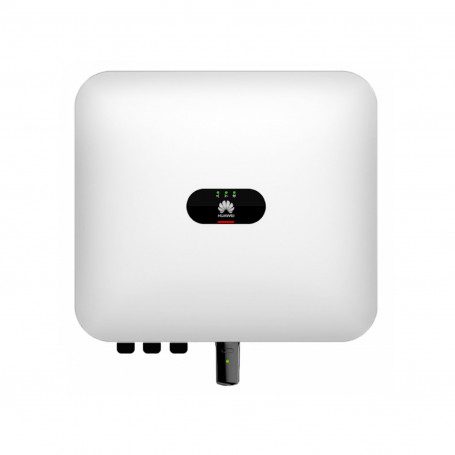

Onduleur Huawei FUSIONHOME 10KW Triphasé (ON GRID)

5/5

د.م. 22.970,00

DESCRIPTION :

HUAWEI FUSION HOME INVERTER (10KW) TRIPHASÉ

Le SUN2000 est un onduleur de chaînes PV triphasé raccordé au réseau électrique, qui convertit le courant CC généré par les chaînes PV en courant CA avant de le transmettre au réseau électrique. Ce document porte sur les modèles de produit suivants :

  • SUN2000-3KTL-M0
  • SUN2000-5KTL-M0
  • SUN2000-8KTL-M0
  • SUN2000-10KTL-M0
APPLICATION RÉSEAU

Le SUN2000 s’applique aux systèmes PV raccordés au réseau électrique et destinés aux toits résidentiels et aux petites centrales au sol. En général, un système raccordé au réseau électrique se compose d’une chaîne PV, d’un onduleur raccordé au réseau électrique, d’un appareil de courant résiduel (RCD) et d’une unité de distribution de l’électricité.

Figure 2-2  Application de mise en réseau-Scénario d’onduleur unique (en option dans les boîtes en pointillés)
Figure 2-3  Application de mise en réseau-Scénario en cascade de l’onduleur (en option dans les boîtes en pointillés)

  •  indique un câble d’alimentation,  indique un câble de signal,  indique une communication sans fil.
  • Si l’onduleur est connecté à l’application FusionSolar via son réseau WiFi intégré, seule une mise en service locale peut être effectuée.
  • Dans la mise en réseau de communication en cascade RS485, le modèle d’onduleur maître est SUN2000-(3KTL-20KTL)-M0 et le modèle d’onduleur esclave peut être SUN2000-(3KTL-20KTL)-M0, SUN2000-50KTL/60KTL/65KTL-M0, SUN2000-29.9KTL/36KTL ou SUN2000-33KTL-A.
RÉSEAUX ÉLECTRIQUES PRIS EN CHARGE

Les types de réseau électrique pris en charge par le SUN2000 incluent TN-S, TN-C, TN-C-S, TT, et IT.

Figure 2-4  Réseaux électriques pris en charge

  • Dans un réseau électrique TT, la tension N-PE doit être inférieure à 30 V.
  • Dans un réseau électrique IT, vous avez besoin de définir Configuration d’isolation sur Entrée non mise à la terre.

Produit : Onduleur Huawei FUSIONHOME 10KW Triphasé (ON GRID)

Fiche technique
Efficacité

Caractéristiques techniques

SUN2000-3KTL-M0

SUN2000-4KTL-M0

SUN2000-5KTL-M0

SUN2000-6KTL-M0

SUN2000-8KTL-M0

SUN2000-10KTL-M0

Rendement maximal

98,20 %

98,30 %

98,40 %

98,60 %

98,60 %

98,60 %

Rendement européen

96,70 %

97,10 %

97,50 %

97,70 %

98,00 %

98,10 %

Entrée

Caractéristiques techniques

SUN2000-3KTL-M0

SUN2000-4KTL-M0

SUN2000-5KTL-M0

SUN2000-6KTL-M0

SUN2000-8KTL-M0

SUN2000-10KTL-M0

Tension d’entrée maximale

1 100 V

Courant d’entrée maximal (par MPPT)

11 A

Courant de court-circuit maximal (par MPPT)

15 A

Courant de retour d’énergie maximal de l’onduleur vers le panneau PV

0 A

Tension de démarrage minimale

200 V

Plage de tension d’entrée

140-980 V

Plage de tension MPPT à pleine charge

140-850 V

190-850 V

240-850 V

285-850 V

380-850 V

470-850 V

Tension d’entrée nominale

600 V

Nombre de voies d’entrée

2

Nombre de trackers MPP

2

  • Remarque a : La tension d’entrée maximale constitue le seuil supérieur de la tension CC. Si la tension d’entrée dépasse le seuil, l’onduleur solaire peut être endommagé.
  • Remarque b : Si la tension d’entrée dépasse la plage de fonctionnement, l’onduleur solaire ne peut pas fonctionner correctement.
Sortie

Caractéristiques techniques

SUN2000-3KTL-M0

SUN2000-4KTL-M0

SUN2000-5KTL-M0

SUN2000-6KTL-M0

SUN2000-8KTL-M0

SUN2000-10KTL-M0

Puissance active nominale

3 000 W

4 000 W

5 000 W

6 000 W

8 000 W

10 000 W

Puissance apparente maximale

3 300 VA

4 400 VA

5 500 VA

6 600 VA

8 800 VA

11 000 VA

Puissance active maximale (cosφ = 1)

3 300 W

4 400 W

5 500 W

6 600 W

8 800 W

11 000 W

Tension de sortie nominale

220/380 V, 230/400 V, 3 W + (N) + PE

Courant nominal de sortie

4,6 A (380 V)/4,4 A (400 V)

6,1 A (380 V)/5,8 A (400 V)

7,6 A (380 V)/7,3 A (400 V)

9,1 A (380 V)/8,7 A (400 V)

12,2 A (380 V)/11,6 A (400 V)

15,2 A (380 V)/14,5 A (400 V)

Courant de sortie maximal

5,1 A

6,8 A

8,5 A

10,1 A

13,5 A

16,9 A

Fréquence adaptée du réseau électrique

50/60 Hz

Facteur de puissance

0,8 captatif… 0,8 inductif

Distorsion harmonique totale maximale (puissance nominale)

< 3 %

Protection et fonctionnalité

Caractéristiques techniques

SUN2000-3KTL-M0

SUN2000-4KTL-M0

SUN2000-5KTL-M0

SUN2000-6KTL-M0

SUN2000-8KTL-M0

SUN2000-10KTL-M0

Commutateur CC d’entrée

Oui

Protection anti-îlotage

Oui

Protection contre la surintensité de sortie

Oui

Protection contre les court-circuits de sortie

Oui

Protection contre les surtensions de sortie

Oui

Protection contre les inversions de connexion en entrée

Oui

Détection des anomalies de branche PV

Oui

Protection contre les surtensions CC

Oui

Protection contre les surtensions CA

Oui

Détection de la résistance d’isolement

Oui

Unité de contrôle de courant résiduel (RCMU)

Oui

Optimiseur

En option

Affichage et communication

Caractéristiques techniques

SUN2000-3KTL-M0

SUN2000-4KTL-M0

SUN2000-5KTL-M0

SUN2000-6KTL-M0

SUN2000-8KTL-M0

SUN2000-10KTL-M0

Affichage

Indicateurs LED ; application WLAN + App

RS485

Oui

Module d’extension des communications

(Facultatif) WLAN-FE/4G

Planification de contact sec à distance

Oui

Paramètres communs

Caractéristiques techniques

SUN2000-3KTL-M0

SUN2000-4KTL-M0

SUN2000-5KTL-M0

SUN2000-6KTL-M0

SUN2000-8KTL-M0

SUN2000-10KTL-M0

Dimensions (l x H x P)

525 mm x 470 mm x 166 mm (avec kits de suspension, sans support de montage)

Poids net

17 kg (avec kits de suspension, sans support de montage)

Température de fonctionnement

-25 °C à +60 °C

Mode de refroidissement

Convection naturelle

Altitude de fonctionnement maximale

0-4 000 m (réduite au-delà de 3 000 m)

Humidité relative

0 %-100 % HR

Borne d’entrée

Amphenol Helios H4

Borne de sortie

Borne à connexion rapide étanche

Certification IP

IP65

Topologie

Sans transformateur
